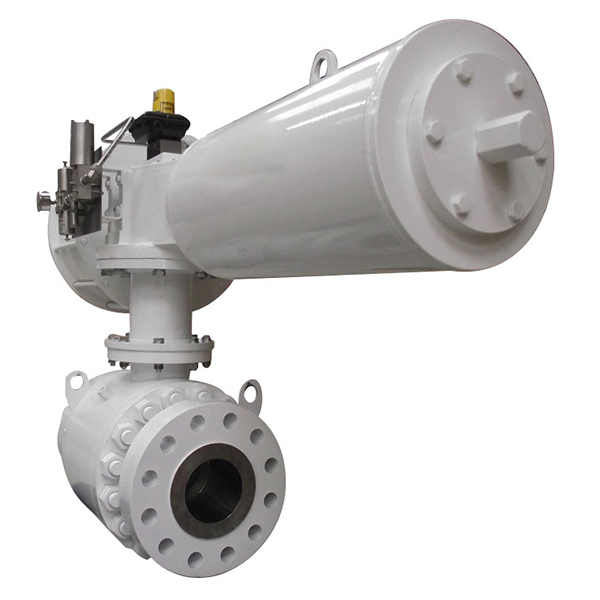

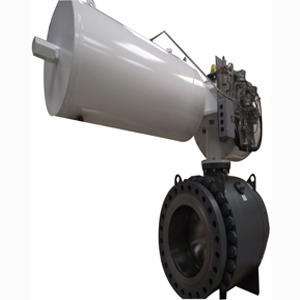

長輸管線氣液聯動球閥廣泛應用于長輸天然氣管道，具有傳動穩定、容易控制、不需要電源等優點。PBV系列長輸管線氣液聯動球閥以高壓天然氣作為動力，常作為輸氣管道的線路截?cái)嚅y使用。

設計特色

?非正常工況的自動切斷功能；
氣液聯動球閥分別設置了一個壓力上下限和一個壓降速率，以滿足運行需要。當管道壓力高于或低于壓力上下限時，球閥自動關閉。如果管道發生爆炸或破裂事故，當檢測到的壓降超過設定的壓降速率時，閥門將自動關閉。

?多種操作模式
Model PBV系列具有手動、自動、氣動和遙控等四種操作模式，可以根據實際運行工況自行選擇操作模式，以提高閥門的安全可靠性。手動方式，只需要更換不同檔位，壓動手泵手柄，便可以實現開關操作；氣動方式，按左開右關‘方向拉動操作手柄，便可完成開關操作，若用移動媒體設定參數并啟動自動功能，則可以實現閥門的自動控制。如果閥門安裝了遠傳遙控裝置(RTu)， 則可以通過信號遠傳來實現閥門的遙控。

氣液聯動球閥以高壓天然氣或手泵作為動力源，無需外加機械或電力設備，事故率低，安全可靠，經濟性好。

工作原理

氣液聯動球閥主要由VCONTORQUE?控制箱、氣液罐、遠傳終端裝置、旋轉旋翼執行器、閥體、氣源罐、操作箱、引壓管、檢測管等部件組成，埋地球閥還設有埋地中腔放空管等。

氣液聯動球閥的氣源直接從干線引壓，作為球閥的動力源。正常工況下，開、關罐內充裝半罐液壓油，氣源罐和對比罐內充裝天然氣，延時罐為空罐，當球閥動作時，以氣推油、以油推動執行機構實現氣液聯動球閥的開、關。VCONTORQUE執行機構分為旋轉葉片式和撥叉式。旋轉葉片式設有旋翼，浸入液壓油中，氣液罐來油推動旋翼旋轉，旋翼帶動與其相連的球閥傳動，實現球閥的開關；撥叉式則利用管道內的高壓天然氣，通過液壓油推動活塞往復運動，再通過撥叉轉化成閥門的旋轉運動，帶動與其相連的球閥轉動，實現球閥的開關操作。操作箱內設有氣動開關手柄，自動控制系統對干線瞬時壓力與對比罐內壓力進行比較，確定閥門的開關，實現自動控制。延時罐可以延遲閥門動作時間，避免瞬間誤操作。
