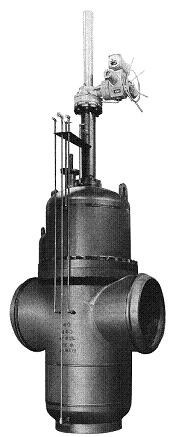

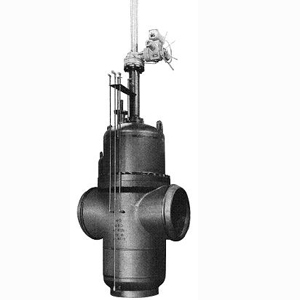

平板閘閥主要適用于油氣管道、石化油庫等工藝管道上，作為輸送及截斷介質流的理想閥門，也可安裝在油泵出口起調節控制流量作用，可以利用手輪、齒輪或電動執行機構等驅動裝置操作。該閥門結構緊湊，啟閉力矩小，密封性能好，流阻系數小，使用壽命廠，是油氣等介質管線理想的配套產品。

標準要求

設計與制造：API 6D 《管線閥門》
結構長度：API 6D 《管線閥門》
連接法蘭：ASME B16.5 《管法蘭和法蘭管件》
焊接端：ASME B16.25《對接焊端》
檢驗和試驗標準：API 598 《閥門檢查和試驗》

產品結構性能特點

?類型: 標準型平板閘閥(無導流孔、有導流孔）、輕型平板閘閥

?密封型式:軟硬雙重密封、金屬硬密封

?閥座、密封設有注脂閥，在密封副失效時可注入密封油脂，實現在線緊急輔
助密封，即具有（軟、硬、注脂）三重密封保護，使密封更可靠，真正達到
零泄漏。

?閥蓋填料函采用活塞原理的密封套O型密封圈、V型PTFE或柔性石墨壓蓋密
封結構，密封性能可靠，啟閉力矩小。

?可靠的防火安全設計，閥座密封面具有軟硬雙重密封功能，閥體和閥蓋連接
的密封為柔性石墨墊片。防火性能符合API 6FA標準的要求。

?防靜電功能，閘板和閥座密封副在運行中產生的靜電可以通過連接閥桿的閥
桿螺母及軸承、支架、閥蓋、螺栓、閥體等金屬零部件傳遞到管道直到地面
，達到防靜電要求。

?防閥桿飛出設計， 閥門的閥桿閥端連接采用T型連接方式，與閥蓋接
觸部位設計成了90°倒角上密封結構，可以有效的防止閥桿從閥蓋飛
出，保證了使用的安全。
?閘板的邊緣帶有倒角， 可以防止閘板與 閥座密封表面在啟閉的過程對密封造成
損傷，而產生密封泄露。
?排污和放空系統， 平板閘閥閥體底部和
閥蓋上部分分別設有排污和放空螺塞，
需要時，可以通過其進行排污或放空。

工作原理

閥門每一側都能承受全壓差?？筛鼡Q的雙閥座結構，具有雙截斷與卸壓功能(DBB)。浮動閥座在中腔過壓時能實現自動卸壓。當中腔壓力大于通道壓力時，中腔壓力將向通道卸壓。通道上游壓力＞下游壓力(閥門關閉)時，中腔壓力向上游側通道泄放；通道上游壓力=下游壓力（閥門全開）時，中腔壓力可實現雙側通道泄放；卸壓后閥座自動復位。

主要應用

長輸管線、城市燃?xì)夤芫W(wǎng)、石油石化系統

產品范圍

尺寸：PGS NPS 2"~48" CLASS 150~1500LB
PGS-E NPS 2"~36" CLASS 300~2500LB
