尿素級閥門
尿素級閥門主要應用在工藝介質氨基甲酸銨溶液在高壓下具有強烈的腐蝕性,閥門的抗腐蝕能力面臨嚴峻的挑戰尿素溶液及氨基甲酸銨溶液易結晶,因此泰科UT/VD閥門自身結構必須避免結晶造成流道堵塞或閥體內部部件卡住不能正常運動。UT/VD系列閥門用作工藝氣體放空及尿素溶液排放的閥門需要承受巨大壓降。尿素合成環節操作壓力大,溫度高,對閥門的可靠性和安全性提出考驗。
閥門種類
?直通閥、蝶閥、球閥、三通閥;
?介質為濃度95%及以上尿液的閥門,通常采用柱塞
式結構,同時需要蒸汽保溫;
?緊鄰閃蒸罐的上游閥門內件需要加硬,削弱解析工
況造成的磨損
閥體及內件材質主要使用:
介質為甲胺液時,閥體及內件采用雙向鋼或尿素級316L不銹鋼
介質為尿液或工藝氣時,根據設計要求不同略有差異
閥體材質一般為316L
閥內件材質為316L、雙相鋼或尿素級316L不銹鋼
設計特點
?閥體表面與工藝介質接觸部分 避免有微小裂紋的存在。
?暴露在空氣中的閥門附件不采用以金屬銅或者含銅合金為材料。
?杜絕使用焊接法蘭形式連接或螺紋形式連接。
?填料盒深埋在閥體內部
?法蘭標準參照DIN 2696標準采用透鏡墊方式連接或者參照ANSI B 16.5 & B 16.20標準采用環狀墊連接方式
?閥體內部無死角存在
?閥塞和閥桿為一個整體,
?閥座采用夾緊的方式固定

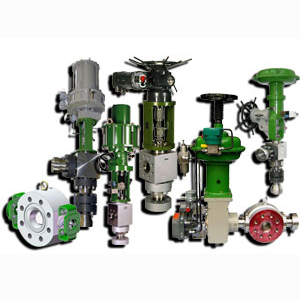

產品展示
