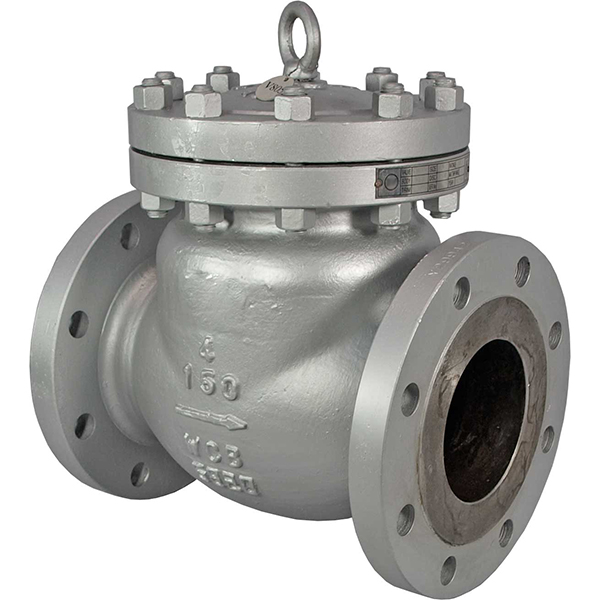

旋啟式止回閥采用內裝搖臂結構，閥門的所有啟閉件都裝于閥體內部，不穿透閥體，除了中法蘭部位用密封墊片和密封環處，整體沒有外漏點，杜絕閥門外泄的可能。CV/HK系列搖臂和閥瓣連接處采用球面連接的結構，使得閥瓣在360°范圍內有一定的自由度，有適當?shù)奈⒘课恢醚a(bǔ)償。

適用于工作溫度-29~550℃，壓力范圍≤2500LB的石化、化肥、制藥、電力行業等各種工況的管路上用作單向流動截斷作用。

設計特點
?所有內件都通過頂部閥蓋；
?閥門有一個可替換的閥座，絞鏈銷的定位使重力可以將
閥瓣靠在閥座上；
?行程端的擋板與閥體鑄造成一體，為擠壓結構提供了很
大的范圍；
?超過300LB的可選用波紋軟金屬墊圈或環接閥蓋連接；


產品范圍
?壓力范圍：150~2500LB
?主體材料：碳鋼、不銹鋼、合金鋼
?適用溫度：-196~560℃。
?尺寸范圍：2"~36"（150~300LB）， 2"~30"(600LB)
2"~20"(900LB), 2"~12"(1500~2500)
?設計依據：API 600
?結構長度: ASME B16.10
?對焊接端: ASME B16.25
?螺紋接端: ASME B1.20.1
